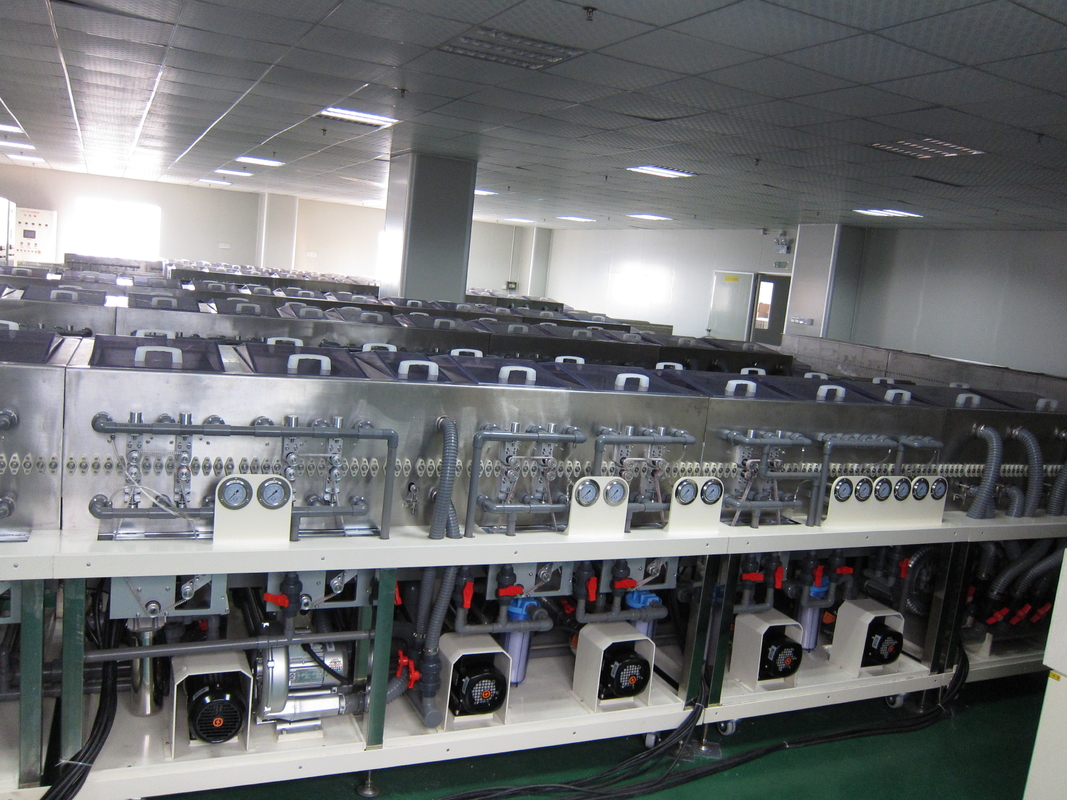

Промышленное оборудование ультразвука ХС-ИТО500 покрывая переднюю стеклянную силу шайбы 35КВ

Промышленное оборудование ультразвука ККС-ИТО500 покрывая переднюю стеклянную силу шайбы 35КВ

Во-первых, название прибора и модель
1,1 имя оборудования: Шайба плоского стекла
1,2 образец техники: ККС-ИТО500 покрывая переднюю стеклянную шайбу
Во-вторых, польза оборудования
2,1 очищать и сушить стеклянной поверхности
В-третьих, способность продукции оборудования (чистки)
3,1 размер Воркпьесе: МИНУТА: 75ммС50мм МАКС: 400ммС500мм
3,2 передаточной скорости: 2.5м/минута (1 | 6м/минута регулируемая)
толщина 3,3 субстратов: 0,2 | 2мм

В-четвертых, стандарты качества продукции (чистки)
4,1, там никакие частицы над 1ум на поверхности воркпьесе, и частицы под 1ум чем 1/км2
4,2, отсутствие пятен, отметок о подъеме воды, царапин на стеклянной поверхности после очищать
4,3, отсутствие карт, слоений в процессе стеклянной чистки
В. поток процесса и параметры
5,1 процесс
Питаясь чистка щетки 1+2→винд ролика сектион→пре-спрайинг→винд куттинг1→вашинг режа → вашинг→ ДИ воды брызг воды клеанинг→ДИ вашинг→БДж брызг давления чистки щетки 1+2→медюм ролика воды 2→пуре моя 2 набора наборов → 2 воды вырезывания ножа воздуха горячего → воздушной сушки дишарге раздел + статический прибор исключения
5,2 дизайн оборудования: воркпьесе выведенный к праву
Сикстх, параметры оборудования и технические требования
6,1 размер и материалы оборудования
6.1.1 размер тела оборудования: (Л) 7650 разница в 1500 × × (в) (х) 1200мм небольшая в производстве
6.1.2 материал тела: Сделанный из 304 материала плиты нержавеющей стали &=4мм.
6.1.3 материал шкафа: СУС304 стальной квадратный пропуск 50С50С2
6.1.4 материал цистерны с водой: Доска цвета слоновой кости «Южной Азии» прозрачная/ПВК & = 10
6.1.5 панель двери раковины: Доска цвета слоновой кости «Южной Азии» прозрачная/ПВК & = 6
6.1.6 верхняя крышка: Доска &=6 ПВК «Южной Азии» прозрачная
6,2 требования к электической мощности оборудования
6.2.1 электропитание: 380ВАК±10В/50Хз
6.2.2 полный расход энергии всей машины: 35КВ
6.2.3 расход воды: 20~30Л/Мин (15МВ или более чистая вода)
6.2.4 потребление воздуха: давление 600Л/мин: 0.4Мпа
6.2.5 полная входящая труба: УПВК 1"
6.2.6 полный сток: УПВК 2"
6.2.7 труба брызг: УПВК 3/4"
6,3 общее описание прибора
6.3.1 структура оборудования
Машина чистки главным образом составлена распыляя системы, системы ролика чистя щеткой, системы БДЖ, системы ножа воздуха суша, системы циркуляции фильтруя, автоматической системы отопления контроля температуры, режима автоматического управления жидкостного уровня и автоматической жидкостной рефиллинг системы, пульта управления шкафа и системы управления.
6,4 описание главных компонентов оборудования

6.4.1 раздел передачи
Метод передачи субстрата ※: диаметр φ26мм переноса ролика и ролика резины
Ряд скорости передачи ※ регулируемый: 1~6м/мин
Режим регулировки скорости передачи ※: регулировка инвертора цифрового дисплея или инвертора ручки
Дисплей скорости рансмиссион ※ т: цифровой дисплей
Положение привода ※: Система передачи изолирована от системы опылительного орошения (внешний привод танка)
Дистанционирование вала переноса ※: 30мм, щетка 65мм.

6.4.2 раздел питания
Длина раздела ※ питаясь: Л=490мм
Конфигурация ※: Управляющее устройство датчика: Мотор КПГ: 1/2П 3∮380В.
