Машина ультразвуковой чистки ОЭМ, умная линия оборудование вакуума заливок формы фильтра суша

Новая линия оборудование вакуума ультразвуковой чистки заливок формы фильтра управлением ПЛК ОЭМ полностью автоматическая умная суша

Имя оборудования: Полностью автоматическая линия вакуума ультразвуковой чистки суша
ИИ. образец техники: ХС-5288АФГ
3. Тип и смысл оборудования:
Модель: ХС-5288АФГ
Значить: (ХС) ссылает на КО. оборудования автоматизации Хонгшун, Лтд. для краткости; (5) ссылается на итог 5 функциональных слотов всей машины.
(288) ссылает на итог 288 ультразвуковых датчиков; (АФГ) ссылает на нештатную автоматическую машину чистки
ИВ. применение оборудования: для очищать поверхность воркпьесе точности, воркпьесе засыхания, размер воркпьесе: различные спецификации, видят физический объект
В-пятых, емкость оборудования: каждые 5-10 минут из корзины, ритм регулируемый. Оборудование может работать 2 переноса день непрерывно.
Требования к функции и чистоты:
1. Требования к Клеаннесс: чистку воркпьесе поверхностную саму, нельзя обесцветить и вытравить. Никакое масло, пыль и другие загрязняющие елементы можно найти на поверхности воркпьесе после очищать.
2. Требования к поверхностного покрытия: форма, не-пятно, пятно;
3. Требования к засыхания: достигнуть поверхностного засыхания воркпьесе после очищать.
7. Вид передачи: автоматическая передача манипулятора.

8. Таблица процесса и конфигурации чистки:
1: Поток процесса: →1 загрузки # чистка →2 агента ультразвуковой чистки #ултрасоник →3 городского водопотребления # ультразвуковой полоскать →4 городского водопотребления # горячая вода полоща →5 # засыхание вакуума →Уньлоадинг
2: Описание оборудования

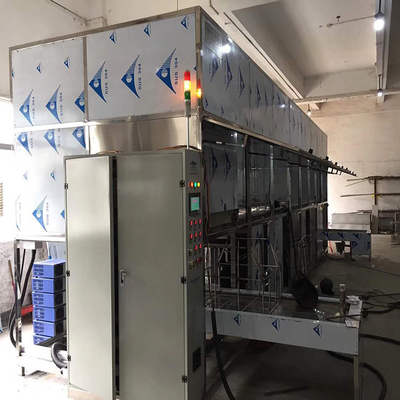

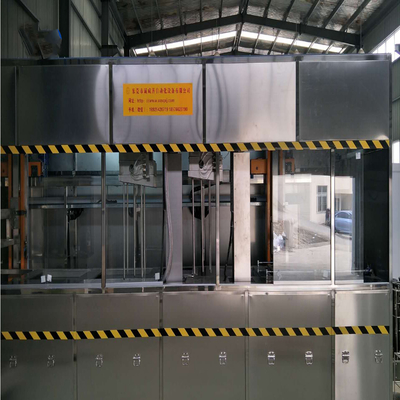

Машина чистки полностью автоматическая машина ультразвуковой чистки. Процесс чистки проконтролирован ПЛК. 6 очищая линий состоят из танка ультразвуковой чистки, танка стирки и прибора засыхания сделанных из нержавеющей стали. Оператор кладет корзину чистки с воркпьесе в танк чистки. Манипулятор портала носит воркпьесе к каждой методике работы в свою очередь, и уносит серию чистки и засыхания для воркпьесе. Процесс чистки, специфическая структура показан в чертежах и следующем описании.
3: Основные принципы и характеристики ультразвукового
Ультразвуковой электрический сигнал 28КХЗ произведенный ультразвуковым генератором преобразован в механическое колебание на та же самой частоте через пьезоэлектрическое влияние датчика, и излучен в решение чистки в форме ультразвуковой механической волны. Из-за чередуя действия регионов положительного и отрицательного давления в распространении зазвуковых механических волн, многочисленные микро- пузыри на больше чем 1000 атмосферных давлениях произведены и взорваны в любое время, приводящ в точной местной высокой бомбардировке давления на поверхности уборщика, который причиняет быстрое отслаивание грязи на поверхности и кревисес объекта. Это «кавитационный эффект» странный для ультразвуковой чистки.
4: Конфигурация соответствуя системы очистки сточных вод, используя выгонку низкого давления (разъединение масл-воды), специфические требования следующим образом.
(1) никакие меньше чем 300 литров отработанной воды не обработаны в день, и простое водоотводное отверстие твердых отходы настроено для предотвращения засорения трубопровода.
(2) пропорция сконцентрированной жидкости в обработке сточных вод нет больше чем 10%.
(3) обеспечивает что разрядка отработанной воды соотвествует разрядки отработанной воды национальной промышленной разрядки воды стандартный «всесторонний».
(4) настраивать опционные функции прямой обработки строки и фильтра;
(5) дизайн и установка согласно обстановке на данный момент партии а (обе стороны определяют план установки)
(6) полностью автоматическая деятельность, никто на обязанности;
(7) там никакая потребность для биохимической обработки, и подсказка автоматической тревожной сигнализации для замены уязвимых частей;
(8) низкие расходы на техническое обслуживание, легкая деятельность, низкое энергопотребление оборудования и небольшое занятие космоса;
5: Система управления
1. Все насосы, моторы, циркуляцию и системы отопления можно контролировать отдельно и показывать в государстве.
2. Оборудованный с независимой коробкой распределения, цепь разделена в функциональные блоки для легкого обслуживания.
3. Оборудование имеет хорошее заземляющее приспособление.
4. Оборудованный с ручным и автоматическим режимом, с функцией сигнала тревоги звука и света.
5. Все функции машины показаны на экране касания.
6. Оборудование имеет хорошую функцию предохранения от безопасности. После каждого процесса чистки и сушить, когда воркпьесе не извлечется, машина не работает.
